JBHB ECO PR - No ErP
Rangos antiguos
Accionamiento directo Bajo consumo
Ver más grande

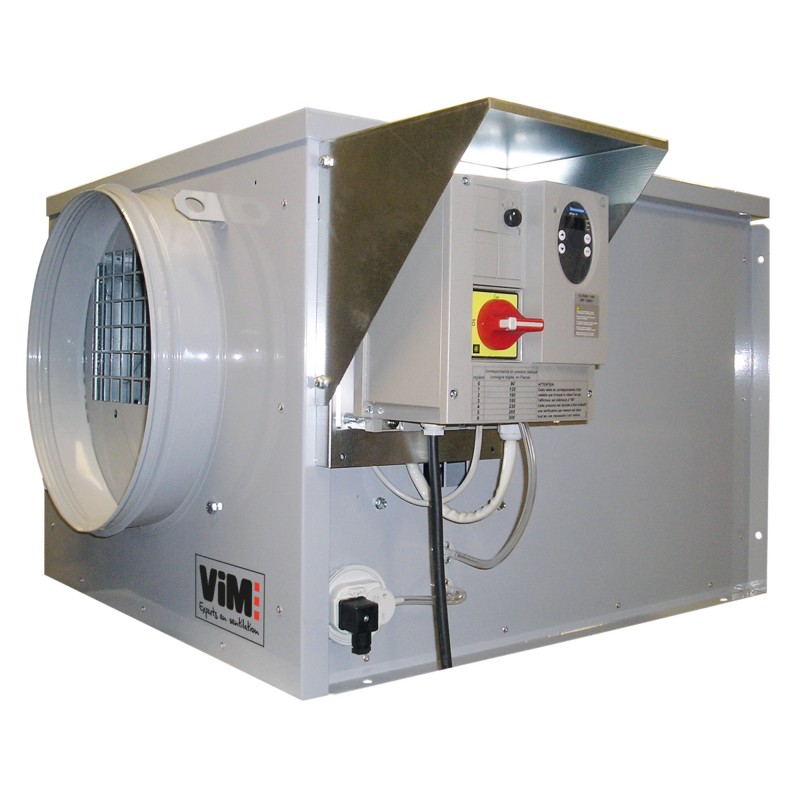

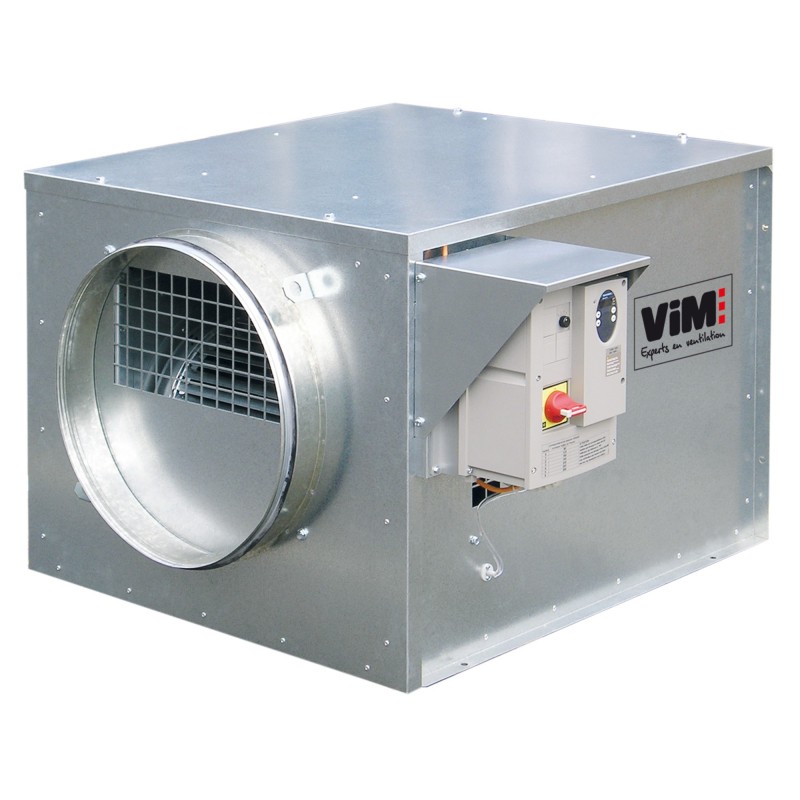

JBHB ECO PR - No ErP
Nuevo producto
 |  |  |  |  |
- Bajo consumo de energía
- Bajo nivel de ruido
- Presión constante
Solicitud
Extracción de aire.
Instalación interior o exterior.
400 ° C 1 / 2h categoría C4 homologado.
CMV en vivienda colectiva y local terciario.
Toma de aire en local terciario - Toma de fuerza conectada.
Descripción
Dimensiones
Documentación
Precio Público
Software
Referencias
Caudales de 50 a 4500 m3 / h, presión de 50 a 340 Pa.
Carcasa equipada con motor asíncrono.
Versión aislada: lana de vidrio M0 de 25 mm.
Con INTZ o con INTZ + BDEZ.
Operación de presión constante.
Construcción
- Carcasa de chapa de acero galvanizado.
- Grifos de conexión con juntas de estanqueidad clase D.
- Acoplamiento directo.
- Caja de regulación IP55.
- INTZ: interruptor de proximidad con candado con retroalimentación de posición montada / cableada.
- BDEZ: presostato montado, conectado por aire, ajustado de fábrica a 80 Pa (versión con INTZ + BDEZ).
- Regulador de voltaje monoelectrónico. 230 V, cableado con el motor.
- Motor sin flujo de aire IP10 clase F mono. 230V 50Hz.
- Protección térmica PTO a conectar para uso en retorno de aire en locales terciarios (no 400 ° C 1/2 h).
- JBHB ECO PR 10/22/35/45: Ventilador de doble entrada con acción.
- Convertidor de frecuencia de fuente de alimentación mono. 230 V, triple salida. 230 V, cableado con el motor.
- Ventilador de tres motores IP20 clase F. 230 / 400V 50Hz.
- Protección térmica PTO a conectar para uso en retorno de aire en locales terciarios (no 400 ° C 1/2 h).
JBHB ECO PR 22/10/35/45

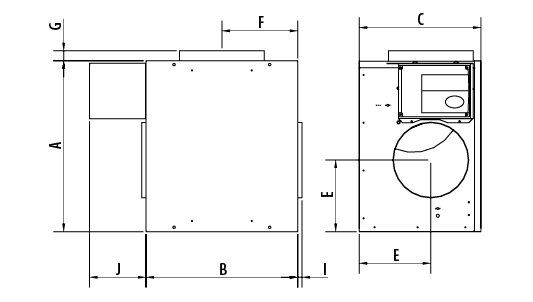

Caja posicionada en descarga vertical

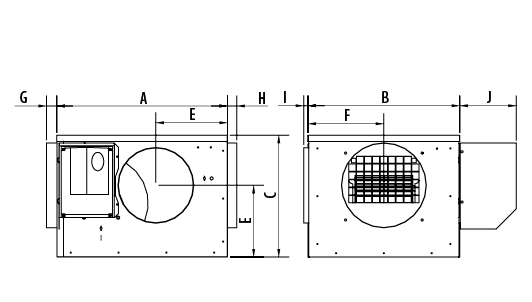

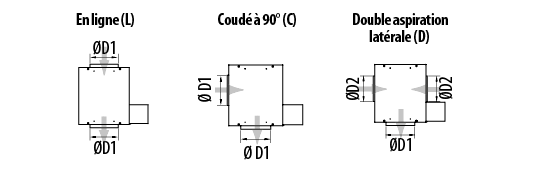

Modelo | Config. | Dimensiones | |||||
A | B | C | D1 | D2 | E | ||
JBHB ECO PR 10 | L, C, D | 675 | 575 | 475 | 315 | 250 | 285 |
JBHB ECO PR 22 | L, C, D | 715 | 635 | 510 | 355 | 315 | 300 |
JBHB ECO PR 35 | L, C, D | 795 | 715 | 565 | 400 | 355 | 330 |
JBHB ECO PR 45 | L, C, D | 925 | 840 | 675 | 500 | 450 | 375 |
Modelo | Config. | Dimensiones | ||||
F | G | H | I | J | ||
JBHB ECO PR 10 | L, C, D | B / 2 | 58 | 53 | 32 | 235 |
JBHB ECO PR 22 | L, C, D | B / 2 | 78 | 74 | 48 | 235 |
JBHB ECO PR 35 | L, C, D | B / 2 | 78 | 74 | 48 | 235 |
JBHB ECO PR 45 | L, C, D | B / 2 | 78 | 74 | 48 | 235 |
Instrucciones de instalación
Instrucciones de instalación (NT)
↑
