KSTD IP

Caissons d'extraction ou d'insufflation

Entraînement direct - Action - IP < 6 500 m3/h

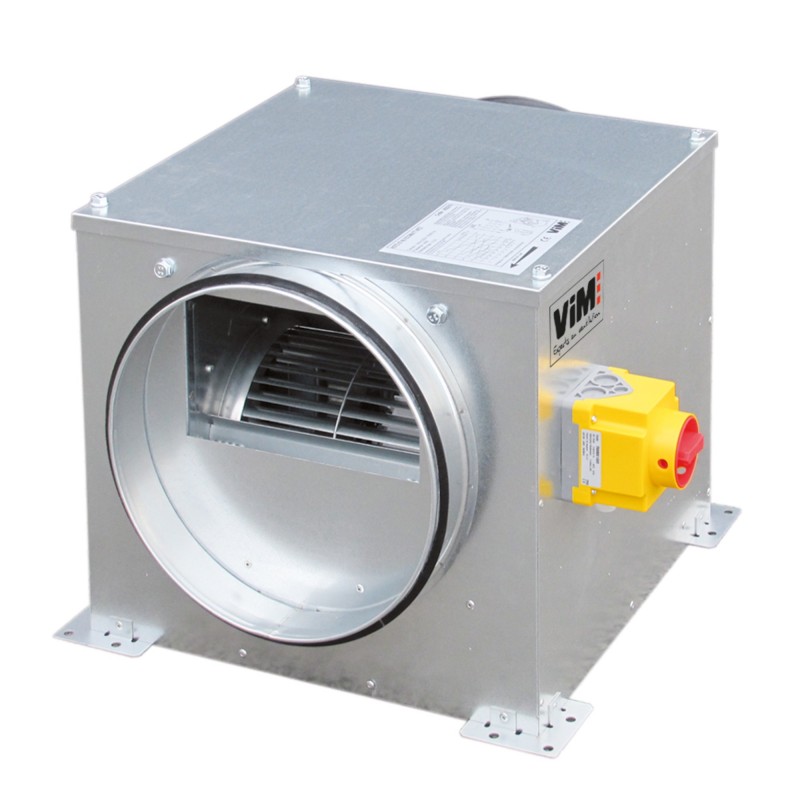

KSTD IP Agrandir l'image

KSTD IP

Caissons d'extraction ou d'insufflation


Entraînement direct - Action - IP < 6 500 m3/h

PIC-ERP-conforme-01.jpg KSTD IP 16/38 - Conforme ErP 2018 - UVNR avec variateur de vitesse
KSTD IP 35/60- Non conforme ErP - Pour ventilation de process
PIC-Isolation-acoustique-01.jpg PIC-Porte-filtre-01.jpg OPTAIR RT Conso

  • Caisson étanche + purge
  • Filtre métallique
  • Moteur IP44 ou IP55 à rotor extérieur
  • Nu, isolé double peau 50 mm
  • Interrupteur + Dépressostat montés


Application
  • Extraction d’air vicié, pour air humide ou chargé.
  • Installation à l’intérieur ou à l’extérieur.
  • Montage horizontal.
  • Gamme

  • Encombrement

  • Documentation

  • Prix Public

  • Logiciels

  • Réferences

Débits de 400 à 6500 m3/h.
4 tailles : 16 / 35 / 38 / 60.
2 versions :
  • NU : caisson sans isolation.
  • DB : isolation renforcée 50 mm de laine de roche, 6 faces.
Avec INTZ ou INTZ + BDEZ (Interrupteur + Dépressostat).


Construction
  • Caisson en tôle d’acier galvanisé, équipé de 4 pattes de fixation.
  • Accès au filtre par le couvercle.
  • Piquages de raccordement circulaires avec joint classe D.
  • Ventilateur double ouïe avec moteur intégré.
  • Fond du caisson étanche pour éviter les coulures.
  • Filtre à tricot métallique.
  • Purge d’évacuation des condensats et des eaux de nettoyage.
  • INTZ : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
  • BDEZ : dépressostat monté, non raccordé aérauliquement, à régler sur chantier (dans la version INTZ+BDEZ).
  • Version DB : double peau avec isolation renforcée, acoustique et thermique en laine de roche 50 mm, classement au feu M0 ou A2-s1, d0.


Motorisation
  • Modèle 16 : Moteur RE (Rotor Extérieur) IP44 asynchrone monophasé 230V, 50Hz, classe F, 1 vitesse avec protection thermique incorporée à réarmement manuel.
  • Modèles 35, 38 : Moteur RE (Rotor Extérieur) IP55 asynchrone monophasé 230V, 50Hz, classe F, 1 vitesse avec protection thermique incorporée à réarmement manuel.
  • Modèle 60 : Moteur RE (Rotor Extérieur) IP55 asynchrone triphasé 230/400V, 50Hz, classe F, 1 vitesse avec protection thermique incorporée à réarmement manuel.

Sélection ventilateurs C4 - 400°C 1/2H

Version

Taille

A

B

C

Ø D

E

F

G

H

ØJ

K

Poids (kg)

INTZ

DIJZ

NU

16

450

450

426

355

226

534

474

50

9

95

120

18

35

600

600

504

450

258

754

623

50

9

95

120

36

38/60

702

702

656

500

382

853

724

50

9

95

120

53

DB

16

530

530

518

355

268

680

554

50

9

95

120

30

35

675

675

595

450

319

823

698

50

9

95

120

57

38/60

772

772

737

500

420

915

805

75

12

95

120

91
