VIM - VORAX® VISION - VISION CONFORT - Afzuigkappen en plafonds

Complete module bestaande uit 2 sensoren en plafondplaten.
Stijve afzuigsensor uit één stuk. Vereenvoudigde montage.
7 lengtes: 1.416, 1.652, 1.888, 2.124, 2.360, 2.596 en 2.832 mm.
2 zijwangen, th. 35 mm, voor de cantonment.
6 standaardbreedtes: 1.750, 2.000, 2.250, 2.500, 2.750 en 3.000 mm (comfortversie 2.750 mm max).
Totale lengte schaalbaar door verschillende modules samen te stellen.
Hoogte 300mm.

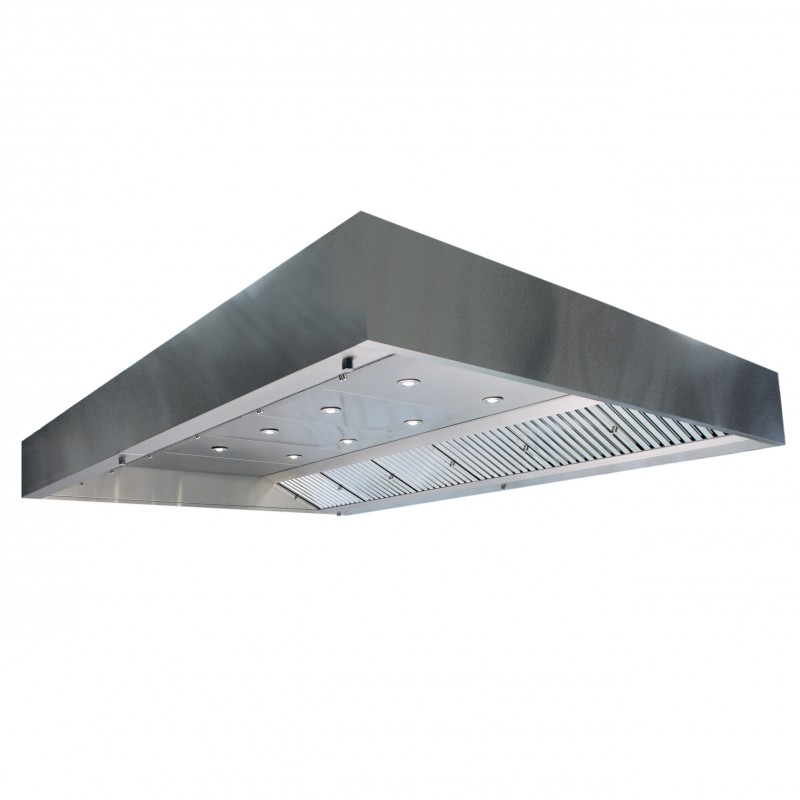

VORAX^® VISIE

Modulaire montage bestaande uit:
- Stijve afzuigsensoren 300 mm hoog.
- Zichtbaar onderdeel in AISI 304 roestvrij staal met SB geborstelde afwerking.
- Bovenblad van gegalvaniseerd staal.
- Aan het uiteinde gelaste interne condensafvoergoot (versterkte afdichting) voorzien van een ½˝ gasschroefdraadontluchting.
- Verzinkt stalen verbindingskruis (eind) th. 10/10^dit.
- Volledig roestvrijstalen schokfilter 247 mm x 472 mm th. 25mm.
Vlak plafond tussen collector:
- Austenitisch RVS AISI 304 (1.4301) geborsteld SB.
- Doorlopend plafond: afwisselend rand tot rand verlichtingssteunplaten en neutrale platen van 472 mm. Afhankelijk van de lengte van de kappen worden aan de uiteinden mm 236 mm platen gebruikt.
- Isolatie van verlichtingsplaten en neutrale platen om condensatie te voorkomen.
6W LED-spotverlichting
- 1750 diepteprojectie: 1 spot per meter.
- Uitbreiding diepte 2000 en meer: 2 spots per meter.
- Verlichtingslay-out ontworpen voor een gemiddeld verlichtingsniveau van minimaal 500 Lux in het werkgebied.
Dubbelwandige wangen aan de uiteinden:
- Maakt het mogelijk om het behuizingsvolume af te sluiten en twee soorten installatie (inbouw of wandmontage).
- Austenitisch RVS AISI 304 (1.4301) geborsteld SB.
- Hoogte 300 mm breedte 35 mm.
Montage dwarsbalk (2 per module):
- Zorgt voor de afstand tussen de extractiesensoren.
- Stijve dwarsbalk in gegalvaniseerd staal th. 2 mm, hoogte 44 mm.
- Geboord voor bevestiging op de afzuigsensoren en doorgang van draadstangen.

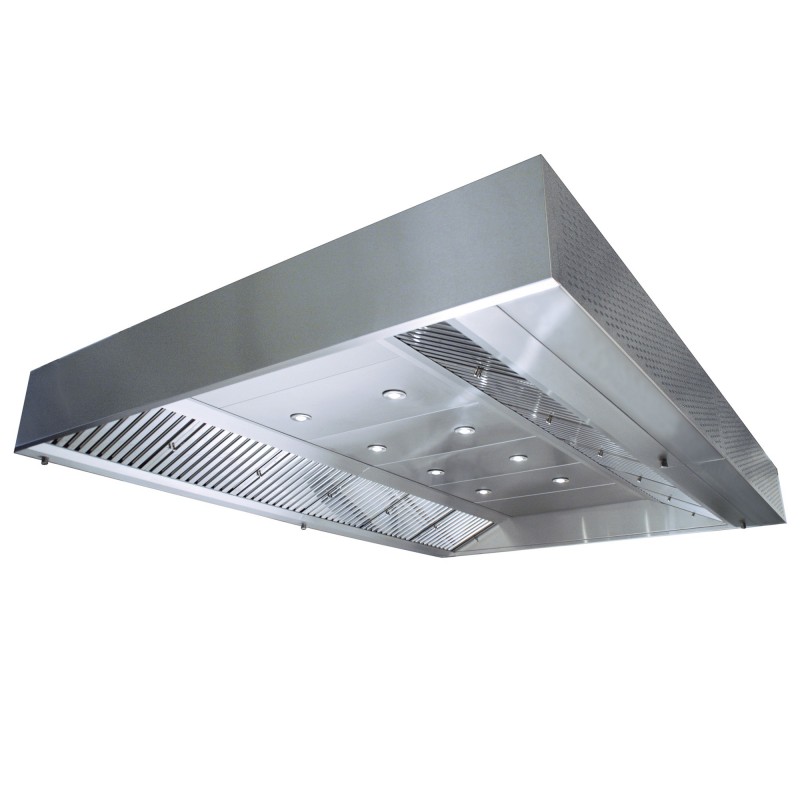

VORAX^® VISIE CONFORT 2-zijdige diffusie

140 mm brede toevoerkamer langs de afzuigsensoren, intern geïsoleerd om condensatie te voorkomen (10 mm dik, M1-klasse).
Toegang tot de drukkamer via inspectieluik: eenvoudige montage en onderhoud.
Frontpaneel met dubbel perforatieniveau voor horizontale compensatie bij lage snelheid.

VORAX^® VISIE CONFORT 4-zijdige diffusie

Longitudinale afvoerkamer, 140 mm breed, identiek aan VORAX^® VISIE comfort 2 kanten.
Laterale toevoerwangen, 400 mm breed, met luchtgordijn: lage verticale diffusiesnelheid in het onderste deel om de opsluiting te verbeteren.

VORAX^® VISIE

VORAX^® VISION CONFORT - Diffusie 2 kanten / 4 kanten

Aanbevolen afzuigaansluiting(en):

Modules 1 416, 1 652, 1 888, 2 124, 2 360: 1 aansluiting Ø 315
Modules 2 596, 2 832: 2 aansluitingen Ø 315.

J = 35 mm diffusie aan 2 zijden
J = 400 mm diffusie aan 4 zijden
