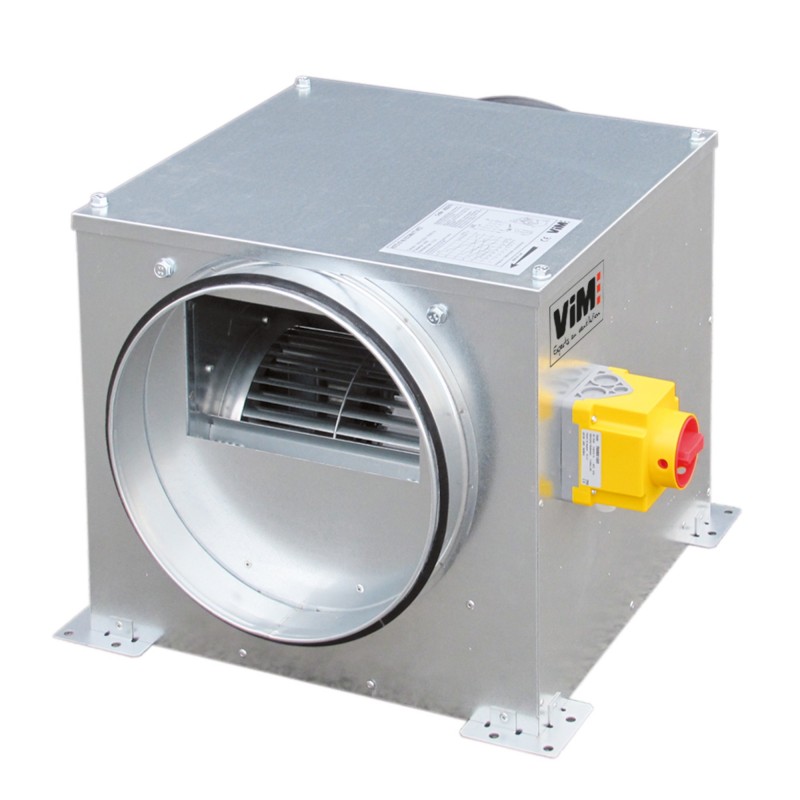

KSTD IP

Extractie- of insufflatieboxen

Directe aandrijving - Actie - IP < 6500 m3/h

K STD IP Groter bekijken

KSTD IP

Extractie- of insufflatieboxen


Directe aandrijving - Actie - IP < 6500 m3/h

PIC-ERP-conforme-01.jpg K STD IP 16/38 - Voldoet aan ErP 2018 - UVNR met aandrijving met variabele snelheid
K STD IP 35/60 - Niet ErP-compatibel - Voor procesventilatie
PIC-Isolation-acoustique-01.jpg PIC-Porte-filtre-01.jpg OPTAIR RT Conso

  • Waterdichte behuizing + afvoer
  • Metalen filter
  • IP44 of IP55 motor met externe rotor
  • Blank, dubbelwandig geïsoleerd 50 mm
  • Schakelaar + Depressostaat gemonteerd


Toepassing
  • Afzuiging van vervuilde lucht, voor vochtige of beladen lucht.
  • Installatie binnen of buiten.
  • Horizontale montage.
  • Beschrijving

  • Dimensies

  • Documentatie

  • Publieke prijs

  • Software

  • Referenties

Stromingen van 400 tot 6500 m3/H.
4 maten: 16 / 35 / 38 / 60.
2 varianten:
  • NU: omkasting zonder isolatie.
  • DB: 50 mm versterkte steenwolisolatie, 6 zijden.
Met INTZ of INTZ + BDEZ.

Bouw
  • Behuizing van verzinkt plaatstaal Z275, voorzien van 4 bevestigingsogen.
  • Toegang tot het filter via het deksel.
  • Ronde aansluitfittingen met klasse D-afdichting.
  • Dubbel aanzuigende ventilator met geïntegreerde motor.
  • Bodem van de waterdichte doos om druppels te voorkomen.
  • Metallic gebreid filter.
  • Afvoer condensaat en reinigingsmiddel.
  • INTZ: met een hangslot afsluitbare benaderingsschakelaar met gemonteerde/bedrade positieterugmelding.
  • BDEZ: Gemonteerde drukschakelaar, niet aangesloten op de aerauliek, ter plekke af te stellen.
  • DB-versie: dubbelwandig met versterkte, akoestische en thermische isolatie in 50 mm steenwol, brandklasse A2-s1, d0 of M0.

Motorisatie
  • Model 16: RE-motor (externe rotor) IP44 eenfasig asynchroon 230V, 50Hz, klasse F, 1 snelheid met ingebouwde thermische beveiliging met handmatige reset.
  • Modellen 35, 38: RE-motor (externe rotor) IP55 eenfasig asynchroon 230V, 50Hz, klasse F, 1 snelheid met ingebouwde thermische beveiliging met handmatige reset.
  • Model 60: RE-motor (externe rotor) IP55 asynchrone driefasige 230/400V, 50Hz, klasse F, 1 snelheid met ingebouwde thermische beveiliging met handmatige reset.

Ventilatorkeuze C4 - 400°C 1/2H

Versie

Maat

A

B

C

ØD

E

F

G

H

ØJ

K

Gewicht (kg)

INTZ

DIJZ

NU

16

450

450

426

355

226

534

474

50

9

95

120

18

35

600

600

504

450

258

754

623

50

9

95

120

36

38/60

702

702

656

500

382

853

724

50

9

95

120

53

DB

16

530

530

518

355

268

680

554

50

9

95

120

30

35

675

675

595

450

319

823

698

50

9

95

120

57

38/60

772

772

737

500

420

915

805

75

12

95

120

91
