KSDR ECOWATT® 08 tot 120

Oude reeksen

Oud assortiment

Groter bekijken

KSDR ECOWATT® 08 tot 120

Oude reeksen

Oud assortiment

	ErP - UVNR-compatibel

Modbus en BACnet communicerende regelgeving
Batterijen geïntegreerd in de luchtbehandelingskast
Vrijloop reactieventilator
Dubbelwandige steenwolisolatie 50 mm
ECM-motor met laag verbruik

Toepassing

Toevoer van verse lucht, verwarming en/of koeling.
Installatie binnen of buiten.
Behandelde luchttemperatuur -25 tot + 40 ° C.

Tertiaire gebouwen

Gebouwen voor horeca

Bestel online

Beschrijving
Dimensies
Documentatie
Publieke prijs
Software
Referenties

Debiet van 200 tot 12.000 m3/h.
7 monobloc maten 08/18/28/38/48/88/120.
8 modellen volgens de soorten geïntegreerde batterijen
3 bedrijfsmodi: variabel debiet (VAV), constant debiet (CAV), constante druk (COP).

Configuraties:

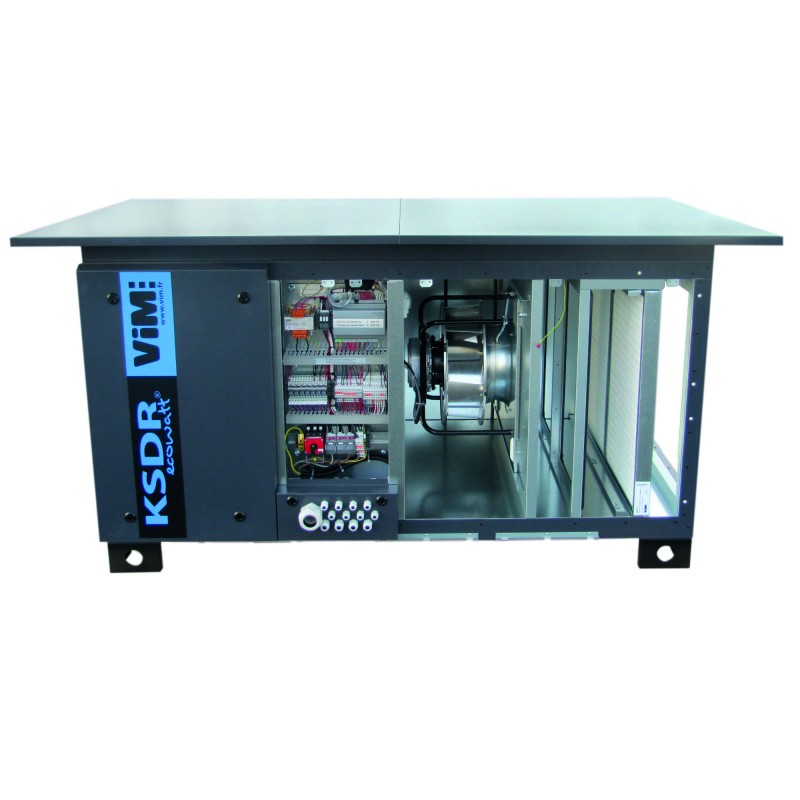

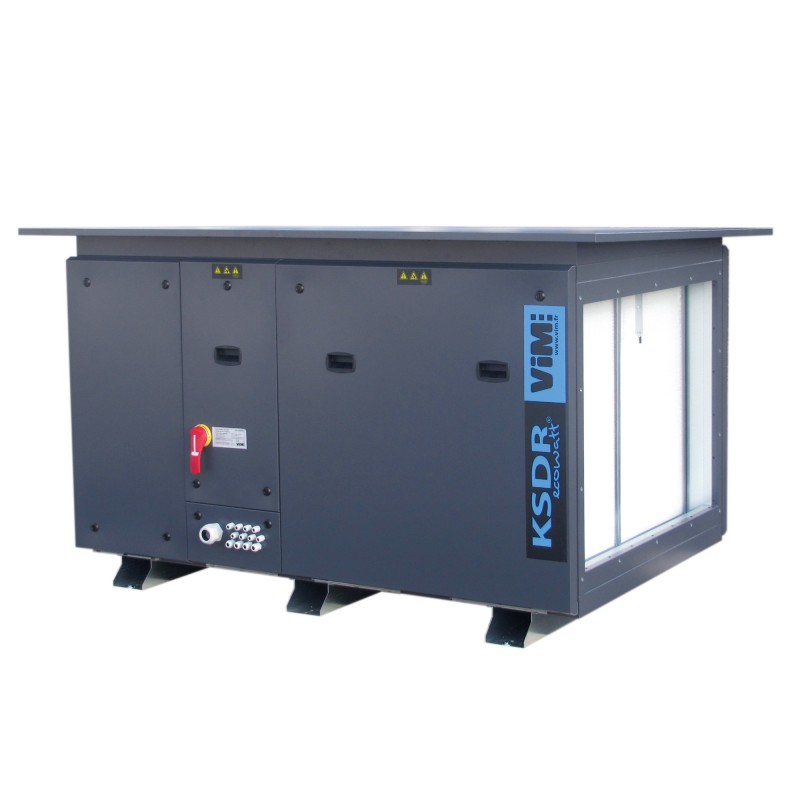

Exterieur met dak gemonteerd:
- EXD : erfdienstbaarheid rechts,
- EXG : erfdienstbaarheid links.

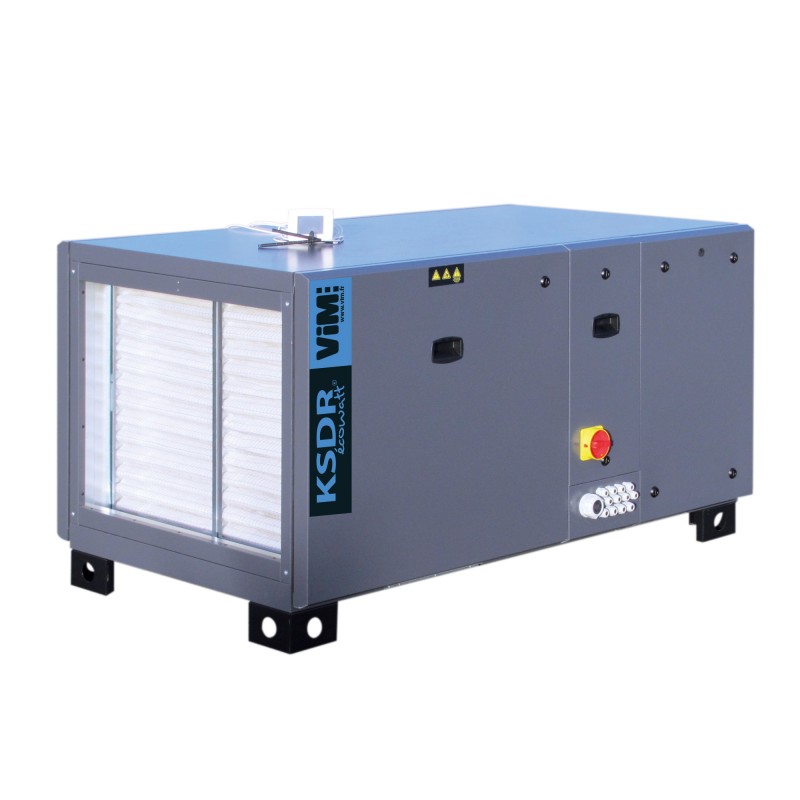

Interieur zonder dak:
- D : erfdienstbaarheid rechts,
- G : erfdienstbaarheid links.
Regeling door geïntegreerde CORRIGO PLC specifiek voor VIM .
Communicatie Modbus RTU op RS485 of Modbus TCP / IP-poort, BACnet IP of MSTP, geïntegreerde webservertoepassing op TCP / IP-poort.
ETD aanraakbediening op afstand.

Bouw

Zelfdragende structuur in dubbelwandige panelen van 50 mm.
Isolatie door minerale steenwol th. 50 mm, dichtheid 40 kg/m3,
- thermische geleidbaarheid 0,037 W / (mk) (20/80 ° C).
- Brandclassificatie A1 volgens norm EN 13 501.1.
Reactie vrijloopventilator van verzinkt plaatstaal met geïntegreerde ECM-motor.
Schakelaar gemonteerd / bedraad.
Erfdienstbaarheden naar rechts of links in de richting van de lucht.
Bi-block structuur in de maten 160 en 200 met een tweede kast voor de luchtbehandelingsspiralen (water of elektrisch). De voedingen voor elke box zijn apart.
Unit geleverd op poten, dwarsbalken of frame.
Lijnconstructie, aansluiting door rechthoekige tappen.
Buitenafwerkingen in voorgelakt gegalvaniseerd staal met korrel in donkergrijze kleur RAL7024: corrosieweerstand RC3, weerstand tegen ultraviolet RUV3 volgens EN 10169.
Z275 verzinkt stalen binnenafwerking.
Daken gemonteerd in EXD of EXG uitvoering.
KSDR 120: geïntegreerde klep met alles-of-niets servomotor in de kast tussen de filtratie en de spoelen, voor antivries- en/of antibrandfunctie CH 38 ERP. Optionele demper voor EI maat 120 modellen.

Filtratie:

Standaardfilters: M5 mini-vouwfilters (ePM10 ≥75%).
Optionele extra filters:
Maten 48, 88 en 120:
- F7 HPE (High Energy Performance) miniplis (ePM1 ≥55%).
- F9 HPE miniplis (ePM1 ≥80%).

Regulatie:

CORRIGO gemonteerde / bedrade bediening, geïntegreerd in de unit in een speciaal compartiment, met aanraakbediening op afstand, waardoor 3 bedrijfsmodi mogelijk zijn:

Motorisatie:

Freewheel-type straalventilator gecombineerd met een ECM elektronisch gecommuteerde motor.
Eenfasige of driefasige motor met thermische beveiliging beheerd door elektronica, aansturing door 0-10V of ModBus:
- KSDR 48: Tri 400 V, 50/60Hz, IP54, klasse B.
- KSDR 88/120: Tri 400 V, 50/60Hz, IP54, klasse F.

EI elektrische batterijen:

304L roestvrijstalen weerstanden.
Veiligheidsthermostaten: automatische reset bij 55°C, handmatige reset bij 85°C.
Puls trein controle.
Controle van belastingafschakeling mogelijk volgens de kenmerken van de batterij.

Warmwaterbatterijen / omkeerbaar EC / ECF / ER / ERC:

Spoel 2, 3, 4, 6 of 8 rijen volgens modellen, met koperen buizen, aluminium lamellen op een gegalvaniseerd stalen frame; verbindingsbuizen met schroefdraad. Uitgang bovenaan de collectoren voor volledige toegang (maten 120 tot 200).
Aansluiting rechts of links in de richting van de luchtcirculatie.
Vorstbeveiliging door contactvoeler,
Batterij(en) gemonteerd op schuif bereikbaar via zijluik.
Roestvrijstalen condensaatbak en druppelafscheider indien omkeerbaar.
Gemotoriseerde 3-weg klep (24V) proportioneel per signaal (0-10V), optioneel, niet gemonteerd.

EF / ECF koudwaterbatterijen:

3 of 4 rijen spoel, afhankelijk van het model, met koperen buizen, aluminium lamellen op een gegalvaniseerd stalen frame; verbindingsbuizen met schroefdraad. Uitgang bovenaan de collectoren voor volledige toegang (maten 120 en 200).
Aansluiting rechts of links in de richting van de luchtcirculatie.
Batterij(en) gemonteerd op schuif bereikbaar via zijluik.
RVS condensaatbak en druppelafscheider.
Gemotoriseerde 3-weg klep (24V) proportioneel per signaal (0-10V), optioneel, niet gemonteerd.

Directe expansiespoel (EX) - (maten 48 tot 120) en EIX elektrische spoel en directe expansie (maten 48 en 88):

Omkeerbare spoel 1 of 2 circuits op 2 of 3 rijen voor werking in condensor of verdamper.
Koperen buizen en collectoren, aluminium lamellen, gegalvaniseerd stalen frame.
RVS condensopvangbak en druppelafscheider.
De directe expansie unit wordt aangestuurd door het 0-10V proportionele warm of koud signaal van de Corrigo. Op de Corrigo is een ingang aanwezig om de ontdooiing van de directe expansie-unit te signaleren, om de ventilatie te vertragen. DX-kit vereist voor interface tussen de DX-groep en de luchtbehandelingsunit - Kit niet meegeleverd.
EIX-versie: voorverwarmen van de batterij met directe expansie met onafhankelijke elektrische batterij en onafhankelijk van de Corrigo - 36 kW in maat 48 en 60 kW in maat 88. Instelbaar instelpunt.
Regeling in COP-modus niet beschikbaar met een spoel met directe expansie.

KSDR ECOWATT®
Model met elektrische verwarming EI - Rechtstreekse service

Afmetingen (mm)	BIJ	B	VS	D	E	F	G
KSDR 08	870	740	396	261	385	840	540
KSDR 18 - 28 - 38	1170	895	546	495	615	1140	690

Gewicht (kg)	EI	EC, EF of ER	ECF
KSDR 08	55	58	67
KSDR 18	99	104	127
KSDR 28	103	115	131
KSDR 38	112	121	140

KSDR ECOWATT® 48
Binnenmodel

Rechts erfdienstbaarheid

KSDR ECOWATT® 48
Buitenmodel

Rechts erfdienstbaarheid

KSDR ECOWATT® 88 tot 120
Binnenmodel

Rechts erfdienstbaarheid

KSDR ECOWATT® 88 tot 120
Buitenmodel

Rechts erfdienstbaarheid

Maten	BIJ	B	VS	D	E	F	G (behalve EI)	G (EI)	H	ik	J	K	L	M	NIET	O	P	Vraag
48	1715	1000	800	620	925	100	100	65	840	650	150	869	-	1415	1975	1175	1020	-
88	1950	1315	1100	810	1165	100	100	65	1140	850	135	1284	161	611	2210	1485	1270	-
120	2400	1315	1100	1100	1465	100	100	65	1140	1188	135	1284	197	802	2400	1485	1580	-
(*): 6 krimpmoeren in maat 88 en 120, 16 moeren in maat 160 en 18 in 200
